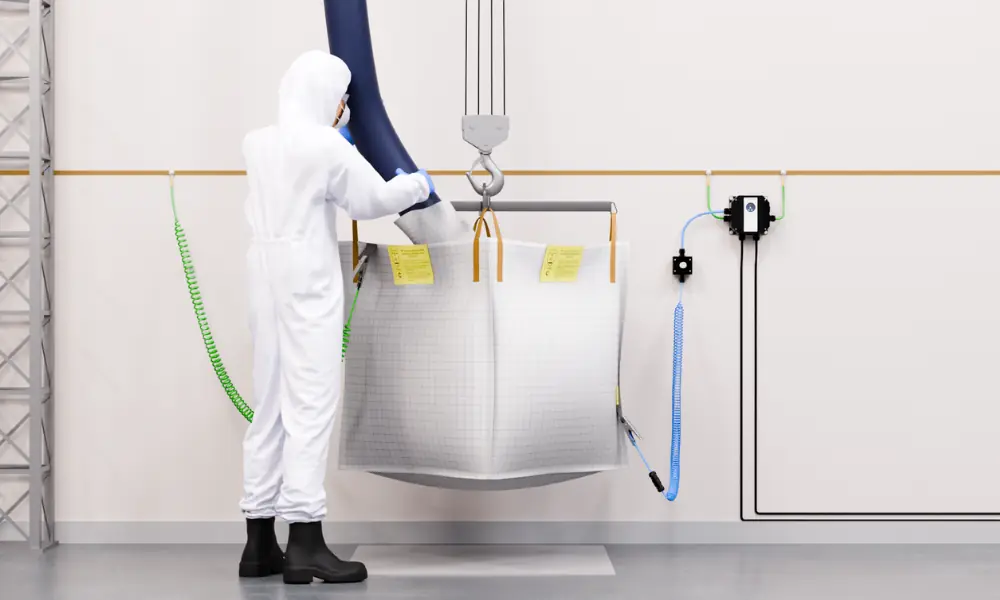

Bietet einen allgemeinen Überblick über die wichtigsten Merkmale und Vorteile der Erdungslösungen von Newson Gale.
Bietet einen allgemeinen Überblick über die wichtigsten Merkmale und Vorteile der Erdungslösungen von Newson Gale.
Das Earth-Rite® MGV-Prüfgerät ist ein Kapazitäts-Widerstands-Prüfgerät, das so konstruiert ist, dass es die gleichen elektrischen Eigenschaften wie ein Tanklastzug aufweist und es Ingenieuren ermöglicht zu prüfen, ob das zu installierende Earth-Rite® MGV bei Erkennung dieser Eigenschaften eine Freigabe erteilt.
Das Prüfgerät wird an das Earth-Rite® MGV-System und dessen Erdungspunkt angeschlossen. Bei Aktivierung wechseln die LED-Anzeigen des Earth-Rite® MGV von rot auf grün und bestätigen damit, dass die Tanklastzugerkennung und die Prüfung der elektrostatischen Erdung wie vorgesehen funktionieren.
Es wird dringend empfohlen, mindestens ein Kapazitäts-Widerstands-Prüfgerät pro Standort bereitzuhalten.
• Erforderlich für die Inbetriebnahme des Systems und routinemäßige Wartungskontrollen
• Einfache Anwendung mit eindeutiger PASS/FAIL-Anzeige
Erdungskabeltrommeln der R-Reihe von Newson Gale beinhalten ein Hytrel®-Kabel in einer Kabeltrommel mit Einziehmechanismus.
Für die 2-polige magnetische Erdungsklammer VESX50-IP ist eine optionale Aufbewahrungshalterung erhältlich. Sie ermöglicht die sichere Ablage der Klammer bei Nichtgebrauch in der Nähe eisenmetallischer Anlagen und Betriebsmittel.
Die Kabel der Cen-Stat™-Reihe in leuchtenden Farben wurden speziell für Anwendungen im industriellen Umfeld sowie in Gefahrenbereichen konzipiert. Cen-Stat-Kabel basieren auf Hytrel®, das die Flexibilität von Gummi mit der Belastbarkeit und Prozessflexibilität von thermoplastischen Kunststoffen verbindet.
Hytrel®-Kabel sind unempfindlich gegen mechanische Einflüsse und können in einem breiten Arbeitstemperaturbereich eingesetzt werden. Außerdem sind sie stabil, langlebig und widerstandsfähig gegen eine breite Palette von Chemikalien.
Erdungsklammern und Systeme der Cen-Stat™-Reihe mit ATEX- und FM-Zulassung wurden für den Einsatz in schwierigsten HAZLOC/EX-Bereichen konzipiert. Die Zertifizierungen, die unsere Klammern und Kabel erhalten haben, verdeutlichen ihre Eignung für die Herstellung und Beibehaltung eines guten elektrischen Kontakts mit Anlagenteilen, die Schutz durch Erdung und Potentialausgleich benötigen.
Die Bond-Rite® CLAMP ist mit 2-poligen, spiralisierten Cen-Stat™-Kabeln in den Standardlängen 3 m, 5 m, 10 m und 15 m erhältlich.
Das Spiralkabel wird bei Nichtgebrauch der Klammer eingezogen, sodass das Kabel ordentlich und sicher verstaut ist.
Der Universal-Widerstandsprüfer wurde entwickelt, um Anwendern von Newson Gale Earth-Rite® Erdungssystemen die regelmäßige Überprüfung des zulässigen Widerstandsbereichs zu ermöglichen.
Das einfach anzuwendende Prüfgerät besteht aus einem Drehschalterpaar, mit dem eine Elektrofachkraft den Widerstandswert für das Erdungssystem überprüfen und für den gewünschten Widerstandswert einen PASS/FAIL-Test durchführen kann.
Dieses Modul stellt Anwendern für die Erdung mobiler Prozessanlagen einen speziell dafür vorgesehenen Erdungspunkt zur Verfügung, an den der einfach anzuwendende Gewindestecker angeschlossen werden kann. Das nach dem Plug&Play-Prinzip ausgelegte Anschlussmodul kann mit allen zweiadrigen Systemen von Newson Gale gekoppelt werden und ermöglicht so die Erdungsüberwachung verschiedenster mobiler Prozesse und Anlagen, bei denen normale Erdungsklammern nicht zum Einsatz kommen können. Die konische Form führt zu einer Reduzierung von Pulverablagerungen und vereinfacht die Reinigung.
Schnell und einfach anzuwendendes Erdungsset für den schnellen Einsatz in Notsituationen oder beim Transfer brennbarer Materialien, wenn bereits vorhandene ausgewiesene Erdungspunkte nicht verfügbar oder zugänglich sind.
Das mobile Erdungsset kombiniert mehrere verkürzte Erdungsstäbe (355 mm lang) mit Oberflächenerdungstechniken, um einen akzeptabel niedrigen Widerstand für elektrostatische Erdungsanforderungen im Feldeinsatz zu bieten.
Die flexible Anordnung miteinander verbundener Erdungsstäbe wird in festgelegten Abständen ins Erdreich getrieben, um die möglichst sichere
Ableitung von elektrostatischen Ladungen von Tanklastzügen, Service-Fahrzeugen und anderen Objekten zu gewährleisten.
Canvas-Tasche für die Aufbewahrung des mobilen Erdungssets sowie von Cen-Stat™-Klammern, Zubehör und Werkzeugen.
Die Blinkleuchte wird in erhöhter Position montiert. Wenn die Anlagenteile korrekt geerdet sind, blinkt sie kontinuierlich und weist die Mitarbeiter so darauf hin, dass gerade ein Transferprozess abläuft und Schutz vor elektrostatischen Ladungen besteht. Die Blinkleuchte kann in Verbindung mit diesem Produkt verwendet werden.
• Optional 115 V / 230 V AC oder 24 V DC
• Ex-d-Blinkleuchte mit ATEX/IECEx-Zulassung
• II 2G Ex d IIC T4 (Ta. -50°C bis +70°C)
• II 2G Ex d IIC T5 (Ta. -50°C bis +40°C)
• II 2D Ex tD A21 IP67 T125°C basierend auf der maximalen Ta. 70°C
Der ERII-Sonnenschutz wurde für Betriebsumgebungen entwickelt, die intensiver Sonnenstrahlung ausgesetzt sind. Er verhindert, dass direktes Sonnenlicht auf die Anzeige des Earth-Rite RTR-Systems fällt.
Der Sonnenschutz wirft während Spitzensonnenstunden einen Schatten über die Anlagenteile, sodass der Bediener die Anlagenteile der elektrostatischen Erdungssysteme einfach sehen kann. Der Schutz besteht aus Edelstahl und kann innerhalb von Minuten an jede Installation angebracht werden.
Die eigensichere Schaltkarte ist eine zusätzliche Leiterplatte, die in Newson Gale Systemgehäusen eingesetzt wird und es dem Anwender ermöglicht, eigensichere Stromkreise ohne zusätzliche Ausrüstung direkt anzuschließen und zu schalten. Die eigensichere Schaltkarte ist so ausgelegt, dass sie keinen Einfluss auf die elektrischen Parameter der eigensicheren Signale hat und mit diesem Produkt kompatibel ist.
Die Kabeltrommel mit Einziehmechanismus wird im Zusammenhang mit Erdungssysteminstallationen verwendet, bei denen der Kunde sicherstellen möchte, dass die Erdungsklammer und das Kabel im Anschluss an den Produkttransfer von den Bedienern oder Fahrern wieder zum Erdungssystem zurückgebracht werden. Die Kabeltrommel kann in Verbindung mit diesem Produkt verwendet werden.
• Gemäß ATEX zertifiziert für den Einsatz in explosionsgefährdeten Bereichen der Zone 1 und 21
• Selbsteinziehendes, Hytrel®-beschichtetes Kabel von bis zu 15 Metern Länge
• Silberbeschichtete, extrem niederohmige Schleifringkontakte
• ATEX – II 2 GD T6
Das Earth-Rite® RTR-Prüfgerät ist ein Kapazitäts-Widerstands-Prüfgerät, das so konstruiert ist, dass es die gleichen elektrischen Eigenschaften wie ein Tanklastzug aufweist und es Ingenieuren ermöglicht zu prüfen, ob das zu installierende Earth-Rite® RTR bei Erkennung dieser Eigenschaften eine Freigabe erteilt.
Das Prüfgerät wird an das Earth-Rite® RTR-System und dessen Erdungspunkt angeschlossen. Bei Aktivierung wechseln die LED-Anzeigen des Earth-Rite® RTR von rot auf grün und bestätigen damit, dass die Tanklastzugerkennung und die Prüfung der elektrostatischen Erdung wie vorgesehen funktionieren.
Es wird dringend empfohlen, mindestens ein Kapazitäts-Widerstands-Prüfgerät pro Standort bereitzuhalten.
• Erforderlich für die Inbetriebnahme des Systems und routinemäßige Wartungskontrollen
• Einfache Anwendung mit eindeutiger PASS/FAIL-Anzeige
IP68-Ex(e)-Verschraubungen (5x) für nicht-armierte Kabel, IP68-Kunststoffverschraubung für das Verteilerkastenkabel, 2-adriges Leiterkabel (3 m) (1x) für den Anschluss des Systemgehäuses an den Verteilerkasten, grünes Erdschleifenkabel (1 m) (2x) mit Leiterplattenanschlüssen und Bolzenösen (10 mm).
IP68-Ex(d)-Verschraubungen (5x) für nicht-armierte Kabel*, IP68-Kunststoffverschraubung für das Verteilerkastenkabel, 2-adriges Leiterkabel (3 m) (1x) für den Anschluss des Systemgehäuses an den Verteilerkasten, grünes Erdschleifenkabel (1 m) (2x) mit Leiterplattenanschlüssen und Bolzenösen (10 mm).
* Für Bereiche, in denen kein IIC-Gerät erforderlich ist
IP68-Ex(d)-Verschraubungen (2x) für armierte Kabel, IP68-Ex(d)-Verschraubungen (3x) für nicht-armierte Kabel*, IP68-Kunststoffverschraubung für das Verteilerkastenkabel, 2-adriges Leiterkabel (3 m) (1x) für den Anschluss des Systemgehäuses an den Verteilerkasten, grünes Erdschleifenkabel (1 m) (2x) mit Leiterplattenanschlüssen und Bolzenösen (10 mm).
* Für Bereiche, in denen kein IIC-Gerät erforderlich ist
