Großformatige Erdungsklammer für hohe Beanspruchung
Eigensichere zweiadrige Erdungsklammer
Erfahren Sie mehr über Industrienormen und -richtlinien zu statischer Elektrizität in explosionsgefährdeten Bereichen:
- Verschaffen Sie sich einen Überblick über die Spezifikationen von Geräten, die für explosionsgefährdete Bereiche zertifiziert sind.
- Verstehen Sie die branchenrelevanten Normen.
- Informieren Sie sich über die Wahl der richtigen Ex-Ausrüstung.
- Ermitteln Sie die Kompetenzanforderungen an einzelne Mitarbeiter.
- Durchsuchen Sie die Dokumentation unserer Ex-Einrichtungen.
ATEX-Zertifizierung – Europa
IECEx-Zertifizierung – International
UKCA-Zertifizierung – Vereinigtes Königreich
Die große robuste, zweiadrige Erdungsklammer VESX90-IP im Überblick
Die Erdungsklammer VESX90-IP kann in Kombination mit Bond-Rite®– und Earth-Rite®-Systemen eingesetzt werden, um eine Verriegelungssteuerung sowie eine optische Anzeige zur Bestätigung überprüfter Erdungspunkte zu ermöglichen. Diese Kombination bietet höchsten Schutz vor der Gefahr einer Zündung durch elektrostatische Ladungen.
Die zweiadrigen Erdungsklammern für hohe Beanspruchung von Newson Gale gewährleisten guten Kontakt mit den zu erdenden Anlagen und Geräten.
Für die Handhabung und Verarbeitung brennbarer und entzündlicher Produkte in Gefahrenbereichen müssen zertifizierte Anlagen, Geräte und Systeme spezifiziert werden, die die Bediener wirksam vor elektrostatischen Zündquellen schützen.
Was spricht für eine Klammer von Newson Gale?
Erdungsklammern mit kombinierter Zulassung gemäß Factory Mutual (FM), ATEX und IECEx werden strengen Prüfungen unterzogen und entsprechend zertifiziert, um die Ableitung elektrostatischer Ladungen von Anlagenteilen und Geräten zu gewährleisten.
Dies ist besonders dann von Bedeutung, wenn die Anlagenteile und Geräte Anstriche/Beschichtungen, Produktablagerungen oder Rostschichten aufweisen, die den niederohmigen Kontakt zwischen der Erdungsklammer und den zu erdenden Komponenten verhindern können.

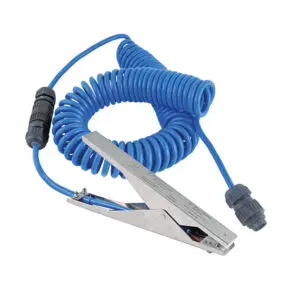

VESX90-IP Große robuste Erdungsklammer
- Wolframkarbidspitzen durchdringen Farbschichten
- Schnellkupplung für die schnelle Entfernung aus Gefahrenbereichen
- Überwachung des Widerstandswerts bis 10 Ohm oder weniger
- Möglichkeit der Integration in Earth-Rite® und Bond-Rite®-Systeme zur Gewährleistung der Verbindung mit einem verifizierten Erdungspunkt
Welche Vorteile bietet die Verwendung von Wolframkarbidspitzen?
Wolframkarbid ist einer der härtesten Werkstoffe, die derzeit in der Industrie verwendet werden. In Kombination mit einer gut konzipierten Klammerfeder können die Spitzen Anstriche/Beschichtungen, Rostschichten oder Produktablagerungen, mit denen Krokodil- oder Schweißklammern Schwierigkeiten hätten, dauerhaft durchdringen.
An allen Klammern für hohe Beanspruchung von Newson Gale kommen standardmäßig geschärfte Wolframkarbidspitzen zum Einsatz.
Warum ist die Federkonstruktion so wichtig?
Die Wirksamkeit einer Erdungsklammer zum Schutz gegen die Entzündung brennbarer Atmosphären darf nicht danach beurteilt werden, wie schwer sich die Griffe der Klammer öffnen lassen – dies ist lediglich das Ergebnis einer schlecht konstruierten Feder- und Klammereinheit.
Eine gut konstruierte Feder- und Klammereinheit sollte dem Bediener das Öffnen der Klammer mit dem richtigen Drehmoment ermöglichen, ohne die Hand zu überlasten.
Der wichtigste Faktor ist der an der Kontaktstelle ausgeübte Druck. Hier stellen die Kontaktspitzen eine sichere elektrische Verbindung zu Anlagenteilen her, die anfällig für statische Aufladung sind.
Die Kombination von Federmaterial, Federdurchmesser, Anzahl der aktiven Federwindungen und Länge der Federschenkel wurde bei den Erdungsklammern von Newson Gale berücksichtigt, um die Ergonomie des Bedieners mit einer Klemmkraft in Einklang zu bringen, die die Testanforderungen von Factory Mutual (FM) übertreffen kann.
5 gute Gründe für die Spezifizierung von Erdungsklammern mit ATEX-, IECEx-, UKCA- und FM-Zulassung
- Überprüfung des Klammerdrucks – gewährleistet, dass die Erdungsklammer einen niederohmigen elektrischen Kontakt mit dem zu erdenden Anlagenteil herstellen und aufrechterhalten kann (FM-Zulassungen).
- Elektrische Durchgangsprüfung – gewährleistet, dass der Widerstand von den Klammerspitzen durch die Klammer hindurch unter 1 Ohm liegt und somit elektrische Durchgängigkeit gegeben ist (FM-Zulassungen).
- Hochfrequenz-Vibrationsprüfung – gewährleistet, dass sich die Erdungsklammer auch bei Anschluss an vibrierende Anlagenteile nicht löst und den Kontakt beibehält (FM-Zulassungen).
- Mechanische Zugprüfung – gewährleistet, dass die Erdungsklammer ohne beabsichtigten Kraftaufwand nicht vom zu erdenden Anlagenteil abgezogen werden kann (FM-Zulassungen).
- Quellen für mechanische Funkenbildung – gewährleistet, dass die Erdungsklammer ohne beabsichtigten Kraftaufwand nicht vom zu erdenden Anlagenteil abgezogen werden kann (FM-Zulassungen).
Live-Produktdemo buchen
Newson Gale verfügt über eine umfangreiche Produktpalette, die auf Ihre Prozesse und die verschiedenen Gefahrenbereichsklassifizierungen an Ihrem Standort zugeschnitten werden kann. Am besten ermitteln Sie in einem Gespräch mit unserem Team, was für Ihren Betrieb am besten geeignet ist. Unsere Mitarbeiterinnen und Mitarbeiter informieren Sie ausführlich über die Produkte, ihre Merkmale und wie Sie die verschiedenen Optionen auf Ihre Anforderungen abstimmen können.
