FIBC-Typen A, B, C und D: Anforderungen für die Erdung und die Ableitung statischer Elektrizität
Ein praktischer Leitfaden dazu, wie FIBCs der Typen A, B, C und D elektrostatische Aufladungen kontrollieren und welche Anforderungen die einzelnen Typen für den sicheren Einsatz im Schüttgutumschlag stellen.
FIBC-Typen A, B, C und D regeln elektrostatische Aufladungen unterschiedlich. Typ C FIBCs müssen während des Befüllens und Entleerens geerdet werden. Typ D FIBCs erfordern keine direkte Beutelerdung, während Typ A und Typ B FIBCs nur eingeschränkt oder gar nicht in explosionsgefährdeten Bereichen eingesetzt werden dürfen.
Anforderungen für die elektrostatische Erdung von FIBCs: die kurze Antwort
FIBC-Typen A, B, C und D regeln elektrostatische Aufladungen unterschiedlich. Typ C FIBCs müssen während des Befüllens und Entleerens geerdet werden. Typ D FIBCs erfordern keine direkte Beutelerdung, während Typ A und Typ B FIBCs nur eingeschränkt oder gar nicht in explosionsgefährdeten Bereichen eingesetzt werden dürfen.
- Verwenden Sie den richtigen FIBC-Typ für die jeweilige Gefahr. Die Auswahl des Sacks sollte auf der Mindestzündenergie des Materials, der Einstufung des explosionsgefährdeten Bereichs und der Risikobewertung vor Ort basieren.
- Erden Sie Typ C FIBCs direkt. Verbinden Sie den Sack mit einem überprüften Erdungspunkt und halten Sie während des Umschlags einen zuverlässigen Pfad aufrecht.
- Kontrollieren Sie das umfassendere elektrostatische Risiko. Leitfähige Gegenstände in der Nähe, verunreinigte Sackoberflächen und Bedienverfahren wirken sich auf den sicheren Einsatz aus.
Was sind die vier FIBC-Typen?
Flexible Schüttgutbehälter (FIBCs) werden in vier Gruppen unterteilt: A, B, C und D.
Schnellvergleich: FIBC-Typ vs. Erdungsanforderung
Die Verwendung dieser verschiedenen FIBC-Typen ist in der internationalen Leitlinie IEC TS 60079-32-1 geregelt:
Klicken Sie hier, um weitere Informationen im Wissensportal von Newson Gale zu erhalten.
Auch wenn dies auf den ersten Blick kompliziert erscheinen mag, lassen sich für jeden Typ von FIBC sichere Verfahren zur elektrostatischen Erdung festlegen und bei deren Einsatz in explosionsgefährdeten Bereichen einheitlich anwenden.
Typ A FIBC: nichtleitende Säcke für nicht brennbare Umgebungen
Typ A FIBCs sind einfache Behälter aus Polypropylen oder einem anderen flexiblen, nicht leitfähigen Gewebe.
Aufgrund ihrer nicht leitfähigen Bauweise und des Fehlens einer Möglichkeit zur wirksamen elektrostatischen Erdung sind Typ A FIBCs nicht für den Einsatz in explosionsgefährdeten Bereichen geeignet.
Sie sollten nur in nicht brennbaren Atmosphären mit Stoffen verwendet werden, deren Mindestzündenergie (MIE) >1.000 mJ beträgt.
Typ B FIBC: Säcke mit niedriger Durchbruchspannung und eingeschränktem Einsatz in explosionsgefährdeten Bereichen
Typ B FIBCs sind ähnlich aufgebaut wie Typ A, bestehen jedoch aus flexiblen Materialien mit einer niedrigen Durchschlagspannung, um die Ausbreitung von Bürstenentladungen zu verhindern.
Im Wesentlichen geht es darum, dass sich die elektrostatische Aufladung, die sich auf dem FIBC und seinem Inhalt ansammelt, in Form kleiner, häufiger statischer Entladungen mit geringer Energie ableitet, anstatt sich zu einer einzigen großen Entladung aufzubauen, die die transportierten Materialien oder die dadurch entstandene brennbare Atmosphäre entzünden könnte.
Darüber hinaus gibt es keine speziellen Vorrichtungen zur sicheren Ableitung elektrostatischer Aufladungen.
Zwar kann dies bei einigen Materialien mit höheren Mindestzündenergien und in bestimmten Gefahrenbereichen funktionieren, doch sind diese Behälter für Materialien mit niedrigerer Mindestzündenergie oder für bestimmte Gefahrenbereiche nicht geeignet.
Bildquelle und Lizenzdetails: Tesla-Spulen-Entladung von Iantresman / Caroline Tresman, über Wikimedia Commons. Lizenziert unter CC BY 2.5, CC BY-SA 3.0 und GFDL. Keine Änderungen vorgenommen.
Typ C FIBC: leitfähige Säcke, die geerdet werden müssen
Typ C FIBCs bestehen aus flexiblen Materialien, die mit leitfähigen Fäden durchwoben sind, damit der Sack elektrostatische Aufladungen sicher ableiten kann, wenn er an einen Erdungspunkt angeschlossen ist.
Die Art dieser Erdung ist durch Normen und bewährte Verfahren festgelegt:
Die Norm IEC TS 60079-32-1 schreibt vor, dass Typ C FIBCs so ausgelegt sind, dass sie während des Befüllens und Entleerens geerdet werden.
Die Normen IEC 61340-4-4 und NFPA 77 schreiben vor, dass eine zuverlässige Erdungsverbindung mit einem maximalen Widerstand von 1,0 × 108 Ω vorhanden sein muss.

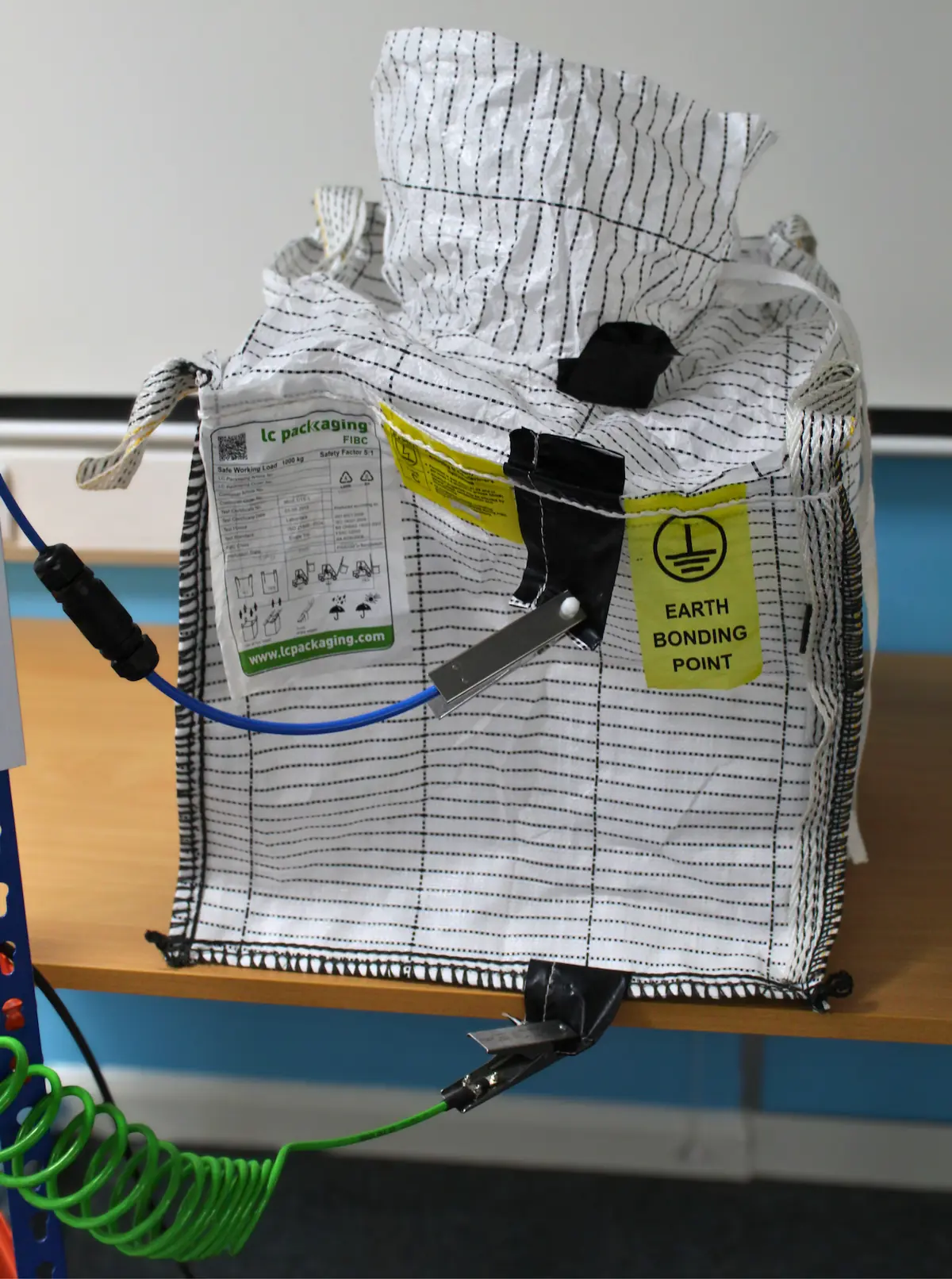

Diese Erdung wird am besten über eine Klammer erreicht, die an einer der dafür vorgesehenen in den FIBC integrierten Erdungslaschen befestigt wird und den Sack mit einem vor Ort überprüften Erdungspunkt verbindet.
Passive und aktive FIBC-Erdungssysteme
Die Verbindung kann in Form einer passiven Erdungslösung oder einer aktiven Erdungslösung erfolgen. Passive Systeme müssen von einem Bediener manuell bestätigt werden, während aktive Systeme zusätzlich die Vorteile einer kontinuierlichen Überwachung, einer optischen Anzeige über LED-Anzeigen sowie der Automatisierung von Funktionen wie einer automatischen Abschaltung bei unsicheren Zuständen durch Verriegelungen an den Prozessanlagen bieten.
Eine aktive Erdungslösung, die sorgfältig auf die in den einschlägigen Normen und Leitfäden vorgeschriebenen Widerstandswerte abgestimmt ist, bestätigt zudem die Einhaltung der oben genannten normativen Anforderungen und bewährten Verfahren.
Typ C FIBCs sind speziell für den Einsatz in explosionsgefährdeten Bereichen konzipiert und müssen vor und während aller Schüttgutumschlagvorgänge in explosionsgefährdeten Bereichen ordnungsgemäß geerdet sein. Darüber hinaus empfiehlt die Norm IEC TS 60079-32-1, dass alle leitfähigen Gegenstände im Umkreis von 1 m um einen im explosionsgefährdeten Bereich eingesetzten FIBC ordnungsgemäß geerdet werden sollten. Diese Erdungsvorrichtungen können in Form von permanenten, semipermanenten oder abnehmbaren Verbindungen ausgeführt sein, die von der Erdungslösung für den FIBC selbst getrennt sind, und können passiv oder aktiv sein.
Typ D FIBC: elektrostatisch ableitfähige Säcke, die keine direkte Erdung benötigen
Typ D FIBCs bestehen aus elektrostatisch ableitendem Material und funktionieren nach dem Prinzip, elektrostatische Aufladungen sicher über eine energiearme Koronaentladung abzuleiten.
Dies bedeutet, dass der Beutel selbst keinen eigenen Erdungsanschluss benötigt.
Bedienpersonal muss für sichere Bedingungen zur Ableitung elektrostatischer Aufladungen über Koronaentladung sorgen. Dazu gehört auch, sicherzustellen, dass die Oberfläche eines FIBCs des Typs D vor oder während des Betriebs nicht mit leitfähigen oder brennbaren Materialien wie Fett verunreinigt wird.
Warum leitfähige Gegenstände in der Nähe von FIBCs ebenfalls geerdet werden müssen
Wie bei Typ C oder anderen FIBCs, die in explosionsgefährdeten Bereichen eingesetzt werden, muss jeder leitfähige Gegenstand im Umkreis von 1 m um den FIBC während des Betriebs über eine eigene zuverlässige Erdungsverbindung verfügen.
Übersichtstabelle zu den Erdungsanforderungen für FIBCs
| FIBC-Typ | Anforderung an die elektrostatische Erdung | Praktische Sicherheitsmaßnahmen |
|---|---|---|
| Typ A | Entfällt — Keine sichere elektrostatische Erdungsroute. | Nicht für den Einsatz in explosionsgefährdeten Bereichen geeignet. Nur in nicht brennbaren Atmosphären und unter geeigneten Materialbedingungen verwenden. |
| Typ B | Entfällt — Keine Vorrichtung zur Ableitung elektrostatischer Ladungen. | Nur für bestimmte Materialien und bestimmte explosionsgefährdete Bereiche geeignet, abhängig von der Risikobewertung. |
| Typ C | Direkte Erdungsverbindung erforderlich. | Direkter Anschluss an den örtlichen Erdungspunkt mit einem maximalen Widerstand von 1,0 × 108 Ω. |
| Typ D | Keine direkte Erdungsverbindung für den FIBC. | Die Ableitung der Ladung erfolgt über Koronaentladung in die Umgebungsluft. |
Welcher FIBC-Typ eignet sich am besten für den Einsatz in explosionsgefährdeten Bereichen?
Bei der Förderung von Schüttgut in explosionsgefährdeten Bereichen ist es für sichere Arbeitsabläufe unerlässlich, die geeignete Ausrüstung zu verwenden.
In der Praxis bedeutet dies, dass Typ B FIBCs nur in bestimmten und begrenzten Bereichen in explosionsgefährdeten Bereichen eingesetzt werden sollten, wenn dies als geeignet erachtet wird, während Typ C oder D FIBCs – jeweils mit geeigneten elektrostatischen Kontrollmaßnahmen – allgemeiner für explosionsgefährdete Bereiche vorgesehen sind.
Bei Typ C FIBCs muss eine direkte Verbindung zwischen dem Sack und einem lokalen Erdungspunkt hergestellt und aufrechterhalten werden. Bei Typ D FIBCs müssen sichere Bedingungen für die Koronaentladung gewährleistet und leitfähige Gegenstände in der Nähe kontrolliert werden.
