Aktive oder Passive Erdung?
Ein praxisorientierter Vergleich von passiver Typ C FIBC-Erdung und aktiver Erdungsüberwachung, einschließlich Widerstandsprüfung, Normenkonformität und sichererem Schüttgutumschlag in explosionsgefährdeten Bereichen.
Eine überwachte elektrostatische Erdungsverbindung erfüllt alle Funktionen einer passiven Verbindung, tut dies jedoch besser, entspricht den Anforderungen der Normen und sorgt für einfachere und sicherere Abläufe bei der Schüttgutverarbeitung.
In diesem Artikel beziehen sich „Erdung“ und „Grounding“ auf dasselbe elektrostatische Schutzprinzip: die Verbindung eines Typ C FIBC mit einem verifizierten Erdungspunkt, damit elektrostatische Ladung sicher abgeleitet werden kann.
Warum müssen Typ C FIBCs geerdet werden?
Bei der Durchführung von Arbeitsschritten wie dem Befüllen und Entleeren von Typ C FIBCs mit brennbaren Schüttgütern können elektrostatische Aufladungen entstehen, die – wenn sie nicht kontrolliert werden – zu einer Zündquelle werden und die Gefahr eines Brandes oder einer Staubexplosion bergen.
Der beste Weg, diese elektrostatische Aufladung zu verhindern, besteht darin, vor und während der Arbeitsschritte eine elektrostatische Erdungsverbindung herzustellen.
Dies kann durch eine einfache passive Erdungslösung oder eine umfassendere aktive Erdungslösung erfolgen.
Klammer und Kabel
Eine passive Verbindung ist einfach und direkt, bestätigt jedoch nicht aktiv den Widerstand, die Kontinuität oder den Zustand des gesamten FIBC.
Überwachte Verbindung
Eine aktive Lösung überwacht die Verbindung vor und während des Betriebs und kann Bedienern einen klaren Freigabestatus anzeigen.
Was ist passive Erdung?
Der Hauptvorteil einer passiven Erdungslösung liegt in ihrer Einfachheit. Über eine Klammer und ein Kabel kann eine direkte Verbindung von einem Typ C FIBC zu einem Erdungspunkt vor Ort hergestellt werden.
Die passive Verbindung nutzt einen einzigen Kontaktpunkt und muss vom Bediener visuell überprüft werden, um sicherzustellen, dass sie während des gesamten Betriebs an Ort und Stelle bleibt.
Wenn eine zuverlässige Klammer und Kabel verwendet werden, kann eine zuverlässige Verbindung zwischen diesem Punkt und dem Erdungspunkt hergestellt werden; allerdings würde sich diese Verbindung nur auf diese beiden Punkte beschränken, und der Bediener hätte keine Bestätigung, ob der gesamte FIBC sicher geerdet ist oder wie hoch der Widerstand zwischen dem Sack und dem Erdungspunkt ist.
Was ist aktive Erdung?
Eine aktive elektrostatische Erdungslösung nutzt die Vorteile einer passiven Lösung und verbessert diese noch.

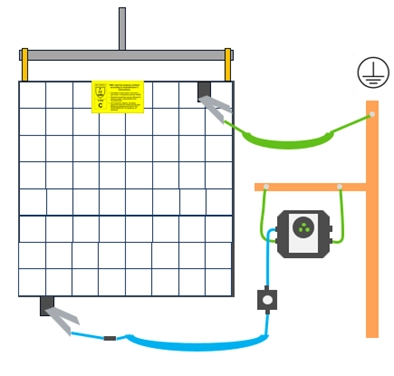

Durch die Verwendung von zwei Kontaktpunkten am oberen und unteren Ende des Typ C FIBC-Behälters kann eine aktive Lösung das Material des Behälters überwachen und einen geschlossenen Stromkreis zum örtlichen Erdungspunkt herstellen, wodurch das Risiko gemindert wird, dass der Kontaktpunkt oder ein anderer Teil des Behälters von der Erde isoliert wird.
Die aktive Überwachungsschleife ermöglicht es zudem, dem Bediener eine visuelle Anzeige zu geben, wenn das System feststellt, dass die Sicherheitsbedingungen erfüllt sind, und ein Freigabesignal ausgibt.
Durch die Verwendung eines Freigabesignals kann die aktive elektrostatische Erdungslösung über Ausgangskontakte mit den Prozessanlagen gekoppelt werden, wodurch zusätzliche Sicherheitsfunktionen genutzt werden können, darunter akustische und optische Anzeigen bei Herstellung einer guten Verbindung oder eine automatische Abschaltung bei Unterbrechung der Verbindung.
Darüber hinaus ermöglicht der Einsatz eines aktiven elektrostatischen Überwachungssystems den Betrieben, die Anforderungen der einschlägigen Sicherheitsnormen und bewährten Branchenpraktiken zu erfüllen und dies nachzuweisen.
Welche Normen und bewährten Verfahren sind relevant?
Die Anforderungen an die elektrostatische Erdung von Typ C FIBCs sind in nationalen und internationalen Normen sowie in den bewährten Verfahren der Branche festgelegt.
1. Die ATEX-Betriebsrichtlinie (Richtlinie 1999/92/EG)
Die ATEX-Betriebsrichtlinie schreibt vor, dass die Entzündung explosiver Atmosphären vermieden werden muss, sofern diese bei Arbeiten in industriellen Gefahrenbereichen auftreten.
Dazu gehört die Kontrolle und Minderung der Risiken durch mögliche Zündquellen während des Umschlags von FIBCs, einschließlich der Bildung elektrostatischer Aufladungen, die bei mangelnder Kontrolle zu Funkenentladungen führen können.
Diese Anforderung kann durch eine passive elektrostatische Erdungslösung erfüllt werden, vorausgesetzt, es wird eine gute Verbindung hergestellt und aufrechterhalten; die Einhaltung dieser Anforderung kann durch die Verwendung von einer aktiven Erdungslösung bestätigt werden.
2. IEC TS 60079-32-1
Die technische Spezifikation IEC TS 60079-32-1: Explosive atmospheres - Part 32-1: Electrostatic hazards, guidance (Explosionsfähige Atmosphären – Teil 32-1: Elektrostatische Gefahren – Leitfaden) enthält konkrete Vorgaben, wonach Typ C FIBCs während des Befüllens und Entleerens geerdet werden müssen.
Auch diese Anforderung kann mit einer passiven Lösung erfüllt werden, vorausgesetzt, dass nichts die Verbindung beeinträchtigt oder unterbricht, und sie kann mit einer aktiven Lösung bestätigt werden, die die Verbindung zum Erdungspunkt des Standorts während des Betriebs kontinuierlich überwacht.
3. IEC 61340-4-4 und NFPA 77
Die Norm IEC 61340-4-4: Standard test methods for specific applications - Electrostatic classification of flexible intermediate bulk containers (FIBC) – sowie die in den USA empfohlene Praxis NFPA 77 stimmen in ihrer weiteren Vorgabe überein, dass eine elektrostatische Erdungsverbindung dieser Art einen Widerstand zum Erdungspunkt von weniger als 1,0 × 10⁸ Ω aufweisen muss.
Diese Anforderung an eine überwachte Verbindung mit einem maximalen Widerstandswert zum örtlichen Erdungspunkt ist der wesentliche Unterschied zwischen einer passiven und einer aktiven elektrostatischen Erdungslösung.
Eine aktive elektrostatische Erdungslösung, die kontinuierlich den maximalen Widerstandsschwellenwert von 1,0 × 10⁸ Ω überwacht, liefert eine fortlaufende Bestätigung, dass die Anforderungen der Normen und bewährten Verfahren erfüllt werden.
Welche zusätzlichen Vorteile bietet aktive Erdungsüberwachung?
1. FIBC Zustand
Wie bei jedem anderen wiederverwendbaren Gegenstand unterliegen auch FIBCs des Typs C im Laufe ihrer Wiederverwendung einem gewissen Verschleiß. Mithilfe einer kontinuierliche Erdungsüberwachungsschleife, die durch zwei Kontaktpunkte und über das Gewebe des Beutels verläuft, kann ein aktives Erdungssystem den Bediener warnen, wenn diese Schleife aufgrund eines Unterbrechung der Kontinuität gestört wird.
Indem ein Beutel, der unter einer solchen Abnutzung leidet, nicht einfach ignoriert wird, würde eine aktive Erdungslösung daher ein Sicherheitsproblem erkennen, das mit bloßem Auge oder durch eine passive Erdungslösung nicht sichtbar wäre.
2. Einhaltung der Standardarbeitsanweisungen und Schulungen
Ein weiterer Vorteil einer aktiven Erdungslösung besteht darin, dass sie die betrieblichen Standardarbeitsanweisungen (SOP) und Schulungen ergänzt und unterstützt.
Der Einsatz einer aktiven Erdungslösung kann dazu beitragen, geschulte und kompetente Bediener dabei zu unterstützen, ihre Aufgaben sicher und einheitlich auszuführen. Dazu kann gehören, den Betrieb des Erdungssystems in eine Prozess-Checkliste zu integrieren: Klammer anbringen – grünes Licht bestätigen – mit dem Transfervorgang fortfahren.
Aktive vs. passive elektrostatische Erdungslösung
| Aktive elektrostatische Erdungslösung | Passive elektrostatische Erdungslösung |
|---|---|
| ✓ Kontinuierliche Überwachung der sicheren Erdungsbedingungen | ⚠ Sichtprüfung, ob die Klammer befestigt ist, und auf das Beste hoffen |
| ✓ Einhaltung der ATEX-Richtlinie zur Arbeitssicherheit, IEC TS 60079-32-1, IEC 61340-4-4 und NFPA 77 | ⚠ Vermutete Konformität mit bestimmten Normen, keine Bestätigung der Konformität mit IEC 61340-4-4 und NFPA 77 |
| ✓ Verriegelung mit Anlagen für erhöhte Sicherheit und Prozessautomatisierung | ⚠ Bedienersteuerung aller Geräte |
| ✓ Früherkennung von Problemen mit dem Zustand vom FIBC | ⚠ Keine Angaben zum Zustand vom FIBC |
| ✓ Unterstützung von SOP und Bedienerschulungen | ⚠ Begrenzte Unterstützung für SOP und Bedienerschulungen |
Warum ist aktive FIBC-Erdung die umfassendere Lösung?
Zusammenfassend lässt sich sagen, dass für den sicheren Umschlag von Schüttgut in explosionsgefährdeten Bereichen eine elektrostatische Erdung von Typ C FIBCs erforderlich ist.
Zwar ist eine einfache passive Erdungslösung besser als gar keine, doch weist eine solche Lösung einige erhebliche Einschränkungen auf, die entweder zu ungeminderten Risiken führen oder erhebliche zusätzliche Investitionen an Zeit, Aufwand und Geld erfordern können, um Lücken im Prozess zu schließen.
Umgekehrt bietet eine aktive elektrostatische Erdungslösung, die den maximalen Widerstandsschwellenwert von 1,0 × 10⁸ Ω überwacht, eine umfassendere und sicherere Lösung, die den Anforderungen der einschlägigen Normen und bewährten Branchenpraktiken entspricht.
