Bond-Rite® EZ
Tragbare Lösung für den Potentialausgleich mit optischer Anzeige von Newson Gale
Erfahren Sie mehr über Industrienormen und -richtlinien zu statischer Elektrizität in explosionsgefährdeten Bereichen:
- Verschaffen Sie sich einen Überblick über die Spezifikationen von Geräten, die für explosionsgefährdete Bereiche zertifiziert sind.
- Verstehen Sie die branchenrelevanten Normen.
- Informieren Sie sich über die Wahl der richtigen Ex-Ausrüstung.
- Ermitteln Sie die Kompetenzanforderungen an einzelne Mitarbeiter.
- Durchsuchen Sie die Dokumentation unserer Ex-Einrichtungen.
ATEX-Zertifizierung – Europa
IECEx-Zertifizierung – International
UKCA-Zertifizierung – Vereinigtes Königreich
cCSAus-Zertifizierung – Vereinigte Staaten
CCC-Zertifizierung – China
KCs-Zertifizierung – Südkorea
Das Bond-Rite® EZ im Überblick
Mit Bond-Rite® EZ wird die Flexibilität der Bond-Rite®-Reihe noch weiter ausgebaut. Diese Option ist sehr nützlich für Prozesse/Anlagen, die sich an Orten befinden, an denen die ortsfeste Installation von antistatischen Erdungssystemen nicht möglich oder von den Betreibern der explosionsgefährdeten Bereiche nicht erwünscht ist. Die Hauptanwendung ist der Potentialausgleich von Einrichtungen*, die in Prozessen eingesetzt werden, bei denen brennbare Stoffe von einem Ort zum anderen befördert werden. Dazu gehören beispielsweise:
- Materialtransfer zwischen Fässern oder Ex IBCs
- Umfüllen von Stoffen aus Tankfahrzeugen in kleiner Behälter wie Fässer oder Ex IBCs
- manuelles Umfüllen von brennbaren Stoffen in andere Behälter
- Bergung von freigesetzten Gefahrstoffen
*Einrichtungen = Alle metallischen Prozesseinrichtungen, bei denen die Gefahr einer elektrostatischen Aufladung besteht (z. B. Metallfässer, Ex IBC, Tankfahrzeuge, Eimer, Kanister)

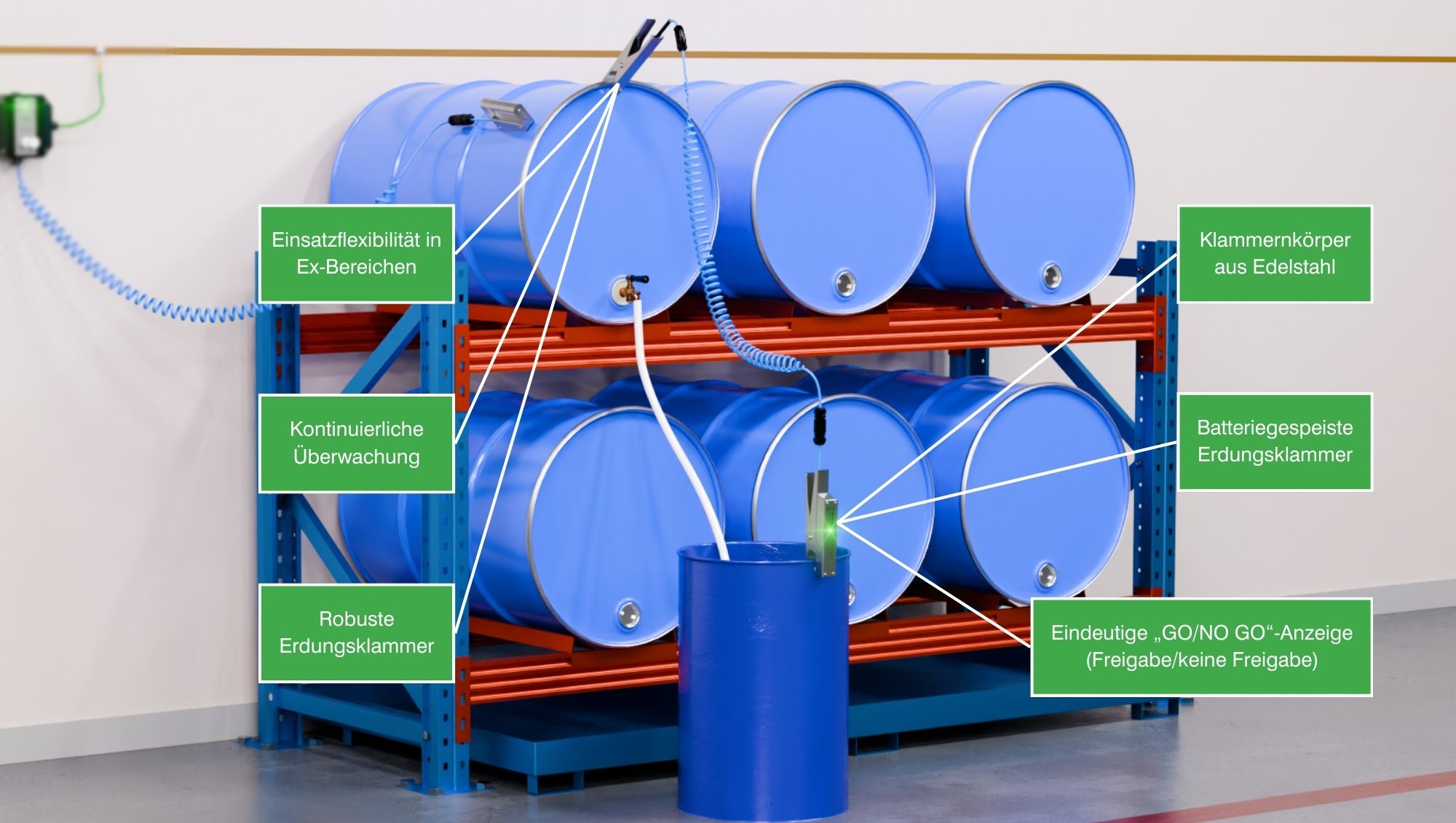

Die wichtigsten Vorteile des Bond-Rite® EZ
Dies sind die wichtigsten Vorteile des Bond-Rite® EZ:
- Das Bond-Rite® EZ überwacht kontinuierlich den elektrischen Widerstand zwischen Objekten, die einen Potentialausgleich erfordern. Der Widerstandsschwellenwert von 10 Ohm oder weniger wurde in Übereinstimmung mit IEC TS 60079-32-1 (und PD CLC/TR 60079-32-1) übernommen.
- Der Bediener erhält ein einfaches „GO/NO-GO“-Signal über eine deutlich erkennbare, grün blinkende LED direkt am Bond-Rite® EZ.
- Das Bedienungspersonal muss nicht in der Handhabung von häufig komplexen und kostspieligen Ex-Multimetern geschult werden.
- Regelmäßige Prüfungen des elektrischen Widerstands von einfachen, nicht überwachten Potentialausgleichsklammern und -kabeln durch Wartungstechniker sind nicht erforderlich. Das Bond-Rite® EZ prüft während des Betriebs kontinuierlich den Zustand des Potentialausgleichs.
- Der Widerstandsschwellenwert des Bond-Rite® EZ ist auf 10 Ohm oder weniger eingestellt und kann vom Bediener nicht geändert werden.
- Das Bond-Rite® EZ ist so konzipiert, dass es leicht verständlich und einfach in der Anwendung ist.
- Das Bond-Rite® EZ muss nicht kalibriert werden.
- Die Ex-Zertifizierung erlaubt den Einsatz des Bond-Rite® EZ in den Gefahrenbereichen mit der höchsten Explosionsgefahr (Zone 0/20) aufgrund ihres eigensicheren Ex-ia-Überwachungskreises.
- Der Überwachungskreis und die LED-Anzeige sind in einem Edelstahlklammernkörper untergebracht, der aus einer hochfesten Torsionsfeder und einem Paar Kontaktspitzen aus Wolframkarbid besteht. Die Kontaktspritzen sind in der Lage, sich durch Schichten von Ablagerungen wie Rost, Farbe oder Produktablagerungen zu beißen, die die Ableitung elektrostatischer Ladungen behindern können.
Zusätzliche Produktflexibilität
Ein zusätzliches Maß an Flexibilität bietet die Tatsache, dass das Gerät für den Einsatz in explosionsgefährdeten Bereichen der Zone 0/20 zertifiziert ist und somit der Einsatz des Gerätes in unmittelbarer Nähe von potentiell brennbaren Gasen/Dämpfen oder brennbaren Stäuben unproblematisch ist. Nähere Angaben zur Einstufung bestimmter explosionsgefährdeter Bereiche sind den nachstehenden technischen Spezifikationen zu entnehmen.
Das Bond-Rite® EZ besteht aus einer einzelnen Bond-Rite® CLAMP, die mit einer robusten 2-poligen Erdungsklammer mit Cen-StatTM 2-adrigem Spiral- oder geradem Kabel verbunden ist.
Die folgenden 2-poligen Klammern können verwendet werden:

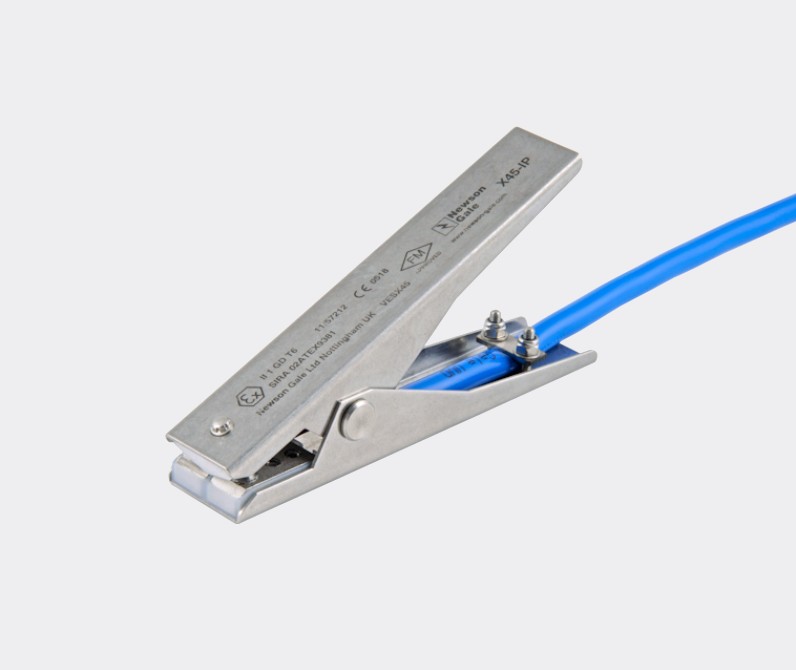

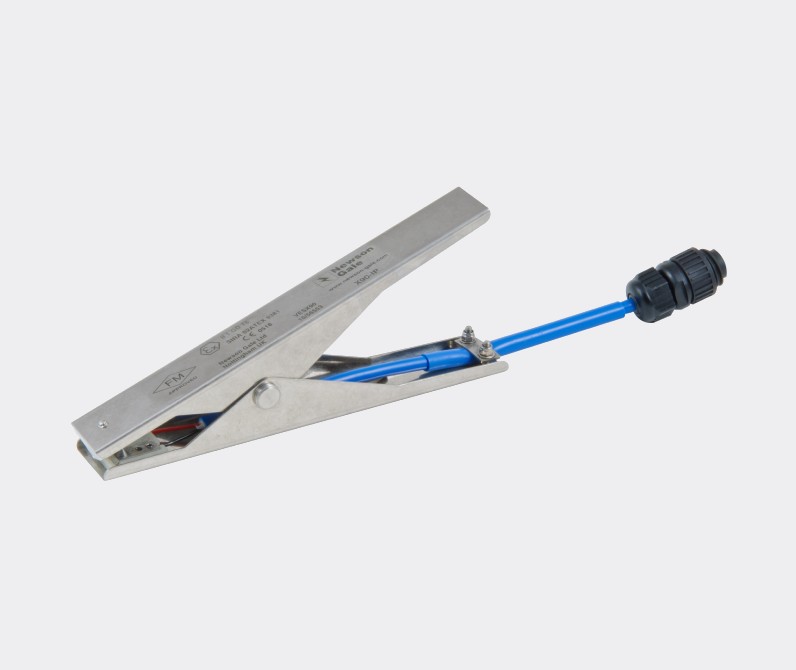

- Große oder mittelgroße robuste Erdungsklammern

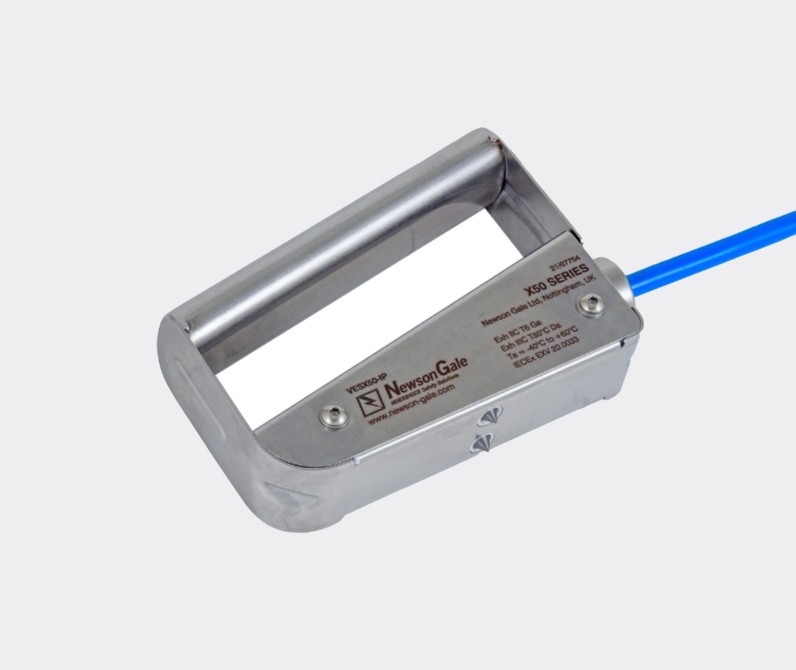

- Eine magnetische Klammer
Überwachungskreis
Der Bond-Rite® Überwachungskreis wird über eine eigensichere 9-V-Lithium-Mangan-Batterie mit Strom versorgt.
Bei einer Nutzung von 6 Stunden pro Tag beträgt die Batterielebensdauer in der Regel 6 Monate.
Die Ex-Zertifizierung der mit dem Bond-Rite® EZ verwendeten Bond-Rite® CLAMP erlaubt den Batteriewechsel bei Bedarf auch im explosionsgefährdeten Bereich.**
**Zur Aufrechterhaltung der Ex-Zertifizierung muss die Batterie unbedingt durch das eigensichere Modell ersetzt werden, das in der mit der Bond-Rite® CLAMP gelieferten Bedienungsanleitung angegeben ist. Beachten Sie immer die Anforderungen Ihres Landes für die Ex-Zertifizierung.
