Die Bond-Rite® CLAMP im Überblick

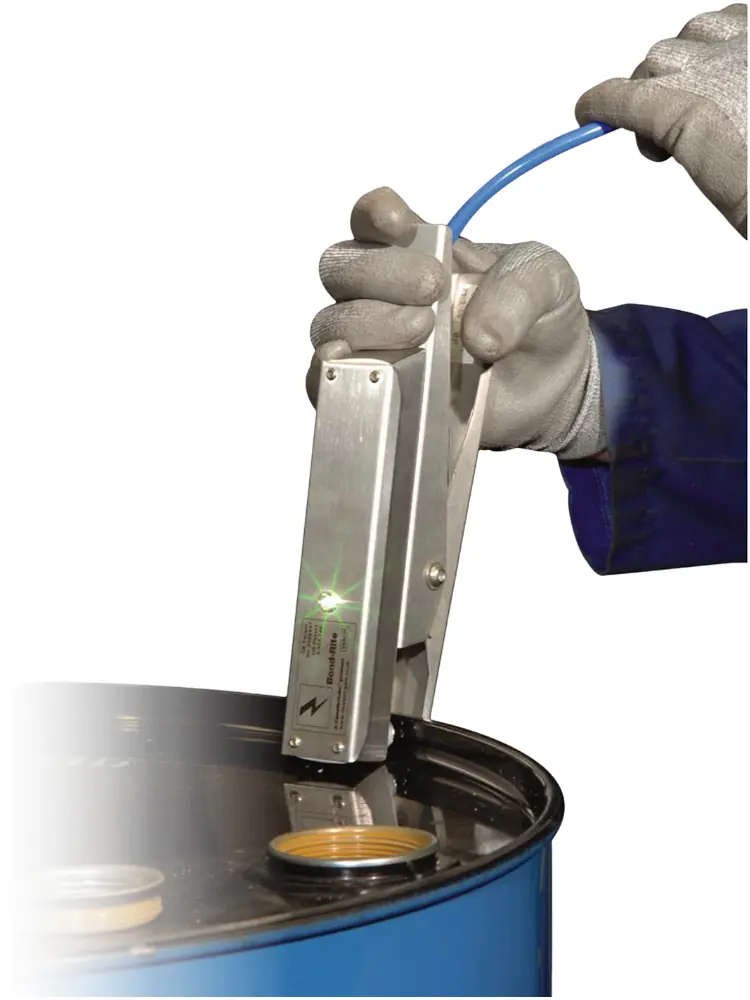

Die Bond-Rite® CLAMP verfügt über eine intensiv grün leuchtende LED, die kontinuierlich blinkt, wenn der Widerstandswert zwischen dem zu erdenden Objekt und dem überprüften Erdungspunkt vor Ort 10 Ohm oder weniger beträgt.
Die Bond-Rite® CLAMP überwacht kontinuierlich den Widerstand im Stromkreis zwischen dem zu erdenden Objekt und dem überprüften Erdungspunkt (z. B. einer wandmontierten Erdungsschiene). Die grün blinkende LED stellt für das Bedienpersonal einen ständigen optischen Bezugspunkt zur Überwachung des Erdungszustandes von leitfähigen metallischen Anlagen und Geräten dar, bei denen die Gefahr elektrostatischer Aufladung besteht.
Die Bond-Rite® CLAMP ist eine ideale Lösung für Anwendungen und Systeme, bei denen eine Prozessverriegelung nicht möglich oder nicht erforderlich ist.

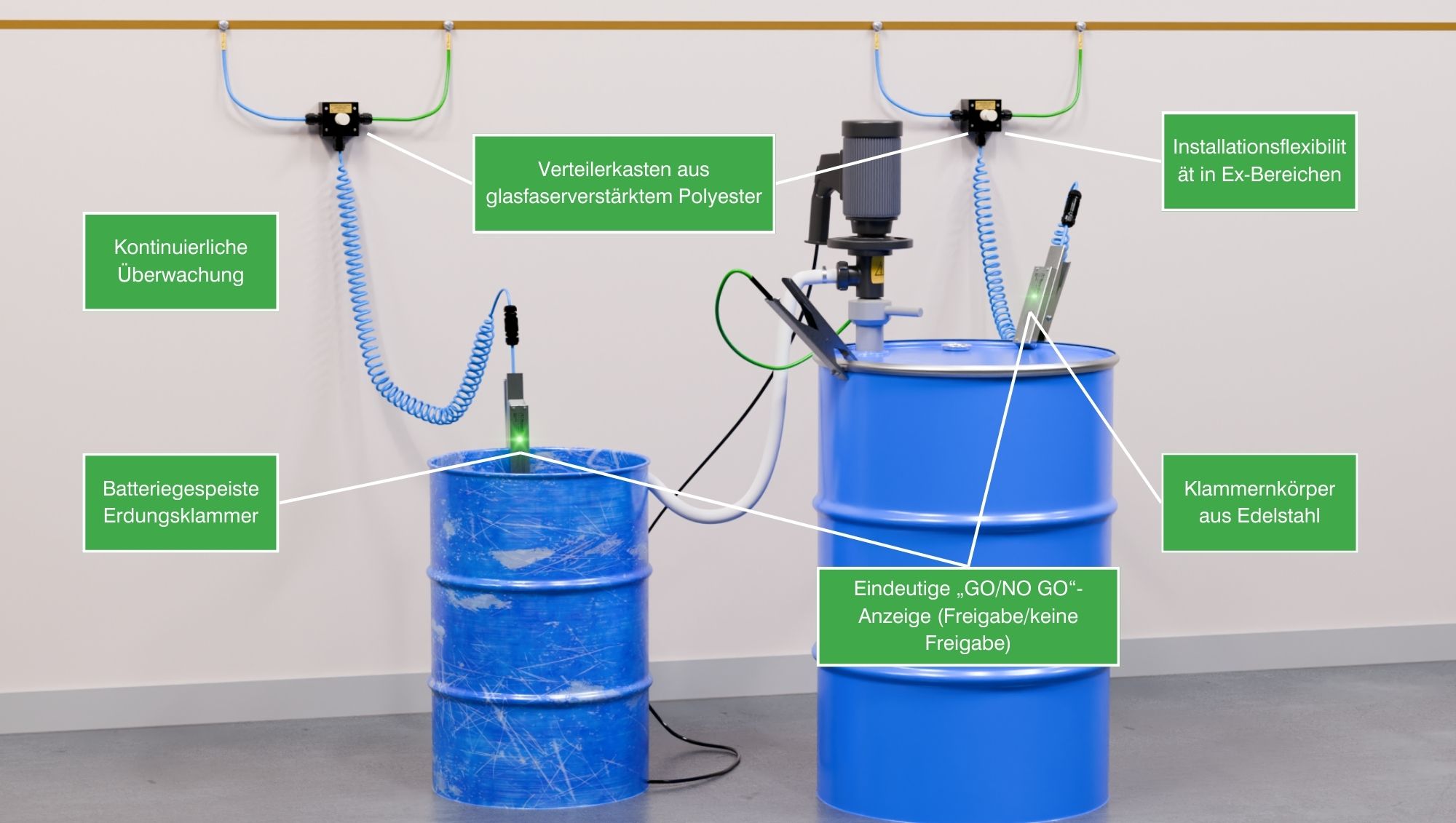

Die wichtigsten Vorteile einer Bond-Rite® CLAMP
- Die Bond-Rite® CLAMP überwacht kontinuierlich den elektrischen Widerstand zwischen dem zu erdenden Objekt und dem geprüften Erdungspunkt der Anlage. Der Widerstandsschwellenwert von 10 Ohm oder weniger wurde in Übereinstimmung mit IEC TS 60079-32-1 (und PD CLC/TR 60079-32-1) übernommen.
- Der Bediener erhält ein einfaches „GO/NO-GO“-Signal über eine deutlich erkennbare, grün blinkende LED direkt an der Bond-Rite® CLAMP. Das Bedienungspersonal muss nicht in der Handhabung von häufig komplexen und kostspieligen Ex-Multimetern geschult werden.

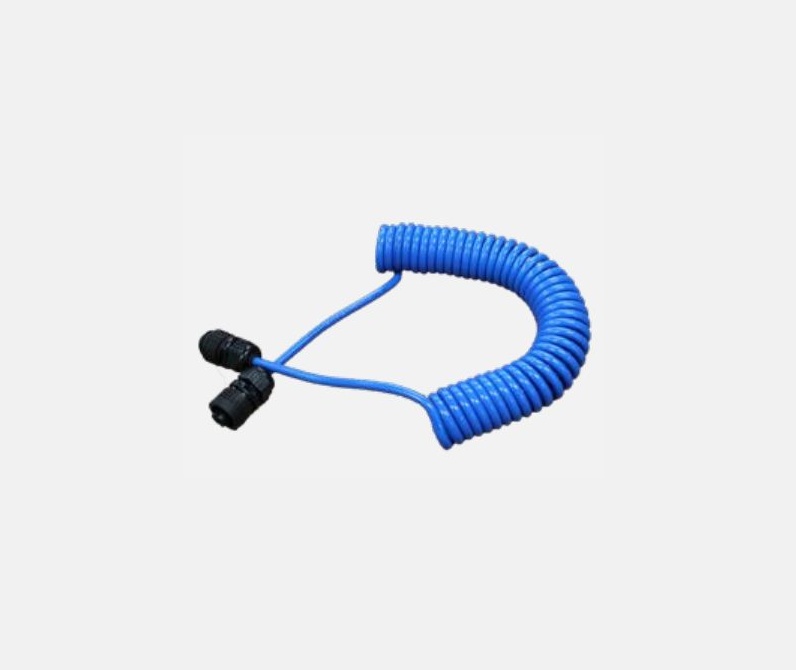

- Zum Lieferumfang gehört ein Verteilerkasten aus glasfaserverstärktem Polyester mit integrierter Klammerhalterung und freien Zuleitungen für den Anschluss der Erdungsschiene sowie einer Schnellkupplung für das Klammerkabel.
- Regelmäßige Prüfungen des elektrischen Widerstands von nicht überwachten Klammer-, Kabel- und Kabeltrommelverbindungen durch Wartungstechniker sind nicht erforderlich. Das Bond-Rite® prüft während des Betriebs kontinuierlich den Zustand des Erdungskreises.
- Der Widerstandsschwellenwert des Bond-Rite® ist auf 10 Ohm oder weniger eingestellt und kann vom Bediener nicht geändert werden.
- Das Bond-Rite® ist so konzipiert, dass es leicht verständlich und einfach in der Anwendung ist.
- Das Bond-Rite® muss nicht kalibriert werden.
- Die Ex-Zertifizierung erlaubt den Einsatz der Bond-Rite® CLAMP in den Gefahrenbereichen mit der höchsten Explosionsgefahr (Zone 0/20) aufgrund ihres eigensicheren Ex-ia-Überwachungskreises.
- Der Überwachungskreis und die LED-Anzeige sind in einem Edelstahlklammernkörper untergebracht, der aus einer hochfesten Torsionsfeder und einem Paar Kontaktspitzen aus Wolframkarbid besteht. Die Kontaktspritzen sind in der Lage, sich durch Schichten von Ablagerungen wie Rost, Farbe oder Produktablagerungen zu beißen, die die Ableitung elektrostatischer Ladungen behindern können.
Die Bond-Rite® CLAMP stellt einen eigensicheren Überwachungskreis zwischen einem Objekt*, das elektrostatisch geerdet werden muss, und einem geprüften Erdungspunkt her. Die Stromversorgung erfolgt über eine eigensichere 9-V-Lithium-Mangan-Batterie, sodass das Gerät nicht aus der anlageneigenen Versorgungsspannung gespeist werden muss, was die Flexibilität bei der Installation vor Ort erhöht. Der Überwachungskreis und die eigensichere Batterie sind in einem robusten Klammernkörper aus Edelstahl (IP64) untergebracht. Die Batterie ist durchschnittlich 6 Stunden pro Tag über einen Zeitraum von 6 Monaten im Einsatz. Die Batterie kann innerhalb des explosionsgefährdeten Bereichs ausgetauscht** werden.
*Objekt = Jede metallische Prozesseinrichtung, bei der die Gefahr einer elektrostatischen Aufladung besteht (z. B. Metallfässer, Ex IBC, Tankfahrzeuge, Eimer, Kanister)
**Zur Aufrechterhaltung der Ex-Zertifizierung muss die Batterie unbedingt durch das eigensichere Modell ersetzt werden, das in der mit der Bond-Rite® CLAMP gelieferten Bedienungsanleitung angegeben ist. Beachten Sie immer die Anforderungen Ihres Landes für die Ex-Zertifizierung.
