Bond-Rite®-Reihe
Antistatische Erdung mit optischer Anzeige
Die Bond-Rite®-Reihe im Überblick
Die Bond-Rite®-Reihe bietet einen Mittelweg zwischen einfachen Klammern/Kabeln und Systemen mit optischer Anzeige und Verriegelungsfunktion. Das Bond-Rite® bestätigt dem Bediener einen niederohmigen Erdungspfad durch eine gut sichtbare, grün blinkende LED.
Die patentierte Bond-Rite® CLAMP war die erste einer Reihe von flexiblen aktiven Erdungsüberwachungslösungen, die für Szenarien spezifiziert werden können, in denen eine Verriegelung des Erdungssystems mit Prozessanlagen, bei denen die Gefahr einer statischen Aufladung besteht, nicht möglich oder erforderlich ist.
Ein weiterer Vorteil der Bond-Rite® CLAMP besteht darin, dass Anlagenbetreiber ihre antistatische Erdung von passiven, nicht überwachten Erdungsklammern und Kabeltrommeln auf eine aktive Überwachung des Erdungskreises zwischen dem Objekt, bei dem die Gefahr einer statischen Aufladung besteht, und dem geprüften Erdungspunkt der Anlage umstellen können.
Die Überwachung des Verbindungswiderstands zu den Einrichtungen der Anlage bietet zusätzliche Sicherheit, dass während des Prozesses keine statische Ladung vom geerdeten Objekt zum geprüften Erdungspunkt der Anlage fließen kann.
Der innovative Schritt zur Integration einer leuchtstarken, grün blinkenden LED-Anzeige in die Klammer ermöglichte die Patentierung dieses Konzepts. Seit der Produkteinführung im Jahr 2001 hat sich dieses Konzept zu einer Reihe von Lösungen entwickelt, die noch immer die ursprünglichen Ziele von Bond-Rite® verfolgen und gleichzeitig die von unseren Kunden geforderte Flexibilität bei der Installation und Anwendung erfüllen.
Die Bond-Rite®-Lösungen erfüllen die Anforderungen der IEC TS 60079-32-1 “Explosive atmospheres – Part 32-1: Electrostatic hazards, guidance” („Explosionsgefährdete Bereiche – Teil 32-1: Elektrostatische Gefährdungen, Leitfaden“)* , in der 10 Ohm oder weniger als Richtwert für den elektrischen Widerstand von metallischen Betriebsmitteln genannt wird, die in explosionsgefährdeten Bereichen eine antistatische Erdung oder einen Potentialausgleich erfordern.
*Für EN-Zwecke auch als PD CLC/TR 60079-32-1 spezifiziert.
Entdecken Sie unsere Bond-Rite®-Reihe
Die Bond-Rite® CLAMP kann in einer Vielzahl von Anwendungsszenarien eingesetzt werden, in denen unterschiedliche Metallobjekte statisch geerdet werden müssen. Die Bond-Rite® CLAMP verfügt über eine grüne LED-Anzeige in einem Edelstahlgehäuse. Diese blinkt kontinuierlich und informiert den Bediener, dass vor und während des Vorgangs eine Erdungsverbindung von 10 Ohm oder weniger besteht.

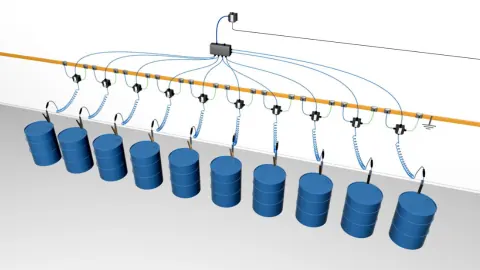

Bond-Rite® REMOTE erhöht die Flexibilität bei der Installation durch eine an der Wand montierte Anzeigestation. Dadurch kann die LED-Anzeige in sicherer Entfernung von der Anlage installiert werden, und das Risiko einer Beeinträchtigung der Sichtbarkeit der in die Klammer integrierten LED durch Ablagerungen von Beschichtung oder Harz während des Mischens oder Abfüllens wird verringert.

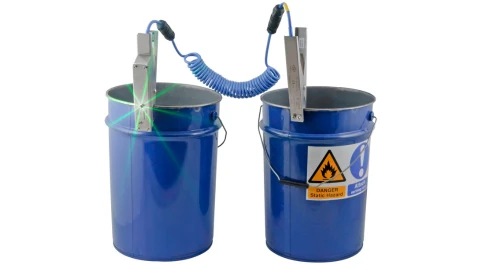

Bond-Rite® EZ ist eine flexible, tragbare Lösung für den Potentialausgleich, die in einer Vielzahl von Anwendungen eingesetzt werden kann, in denen feste Erdungspunkte nicht möglich sind. Sie besteht aus dem Bond-Rite® EZ in Verbindung mit einer Reihe von Anschlussmöglichkeiten, die über ein 2-adriges Spiral- oder gerades Kabel verbunden sind.
